El pasado viernes hicimos un workshop de creacion de placas impresas para circuitos, el proceso es en un principio el mismo de la serigrafia. Existe una impresion matriz la que debe ser revelada en la malla o bastidor, para luego ser impresa en las placas de cobre, despues del secado deben ser hundidas en un acido llamado percloruro de fierro la tinta proteje los surcos del circuito, entonces al sacarlas del acido quedan convertidas en las placas definitivas para trabajar sobre ellas.
Proceso de revelado a oscuras
Mientras se revela hay que servirse algo no?
Revelado Perfecto!
Ahora el secado...
Dejamos secando la malla y hacemos un charquiyiaaaa (Hecho por Jako)
Luego a San Diego a comprar las placas de cobre
Las placas hay que lijarlas pa que la tinta de adhiera bien
Instalando la malla en la mesa de impresion
Tinta PVC para hacer la impresion
Imprimiendo!!
Placas impresas listas!!

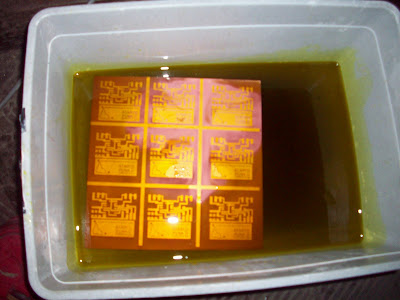

Hundidas en el acido
Un resultado muy satisfactorio para nosotros, tenemos nuevas placas para hacer el taller de Atari Punk Console!!!
